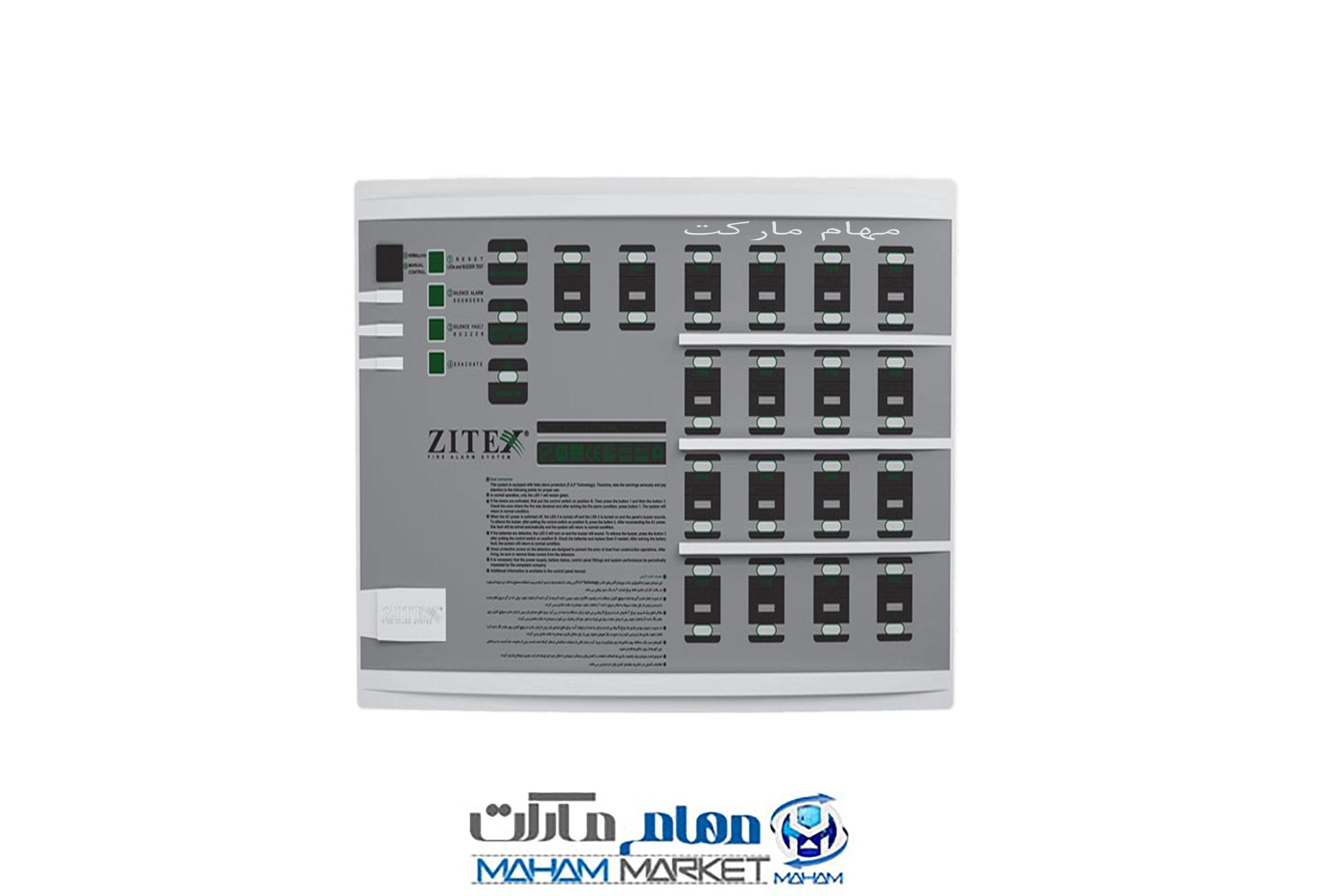

کنترل پنل زیتکس ZX-1800-14 چیست؟

ZX-1800-14 یک مرکز کنترل اعلام حریق کانونشنال (متعارف) از سری ZX-1800 زیتکس است که برای پروژه‌هایی با نیاز به ۱۴ زون طراحی شده است.

در سیستم‌های کانونشنال، تجهیزات متصل به سیستم مانند دتکتورها و شستی‌ها در مدارهای مشخصی قرار می‌گیرند که هر مدار به‌عنوان یک زون شناخته می‌شود. کنترل پنل وضعیت زون‌ها را پایش کرده و در صورت دریافت سیگنال حریق، وضعیت منطقه مربوطه را اعلام و تجهیزات هشداردهنده را فعال می‌کند.

🔥 ۱۴ زون مستقل

این مدل دارای ۱۴ زون است و امکان تفکیک بخش‌های مختلف ساختمان و کنترل هر بخش از طریق زون مربوطه را فراهم می‌کند.

طبق مشخصات فنی سری ZX-1800، در هر زون امکان اتصال حداکثر ۲۰ دتکتور دودی زیتکس یا ۲۰ دتکتور حرارتی زیتکس وجود دارد و تعداد شستی‌ها در هر زون محدود نشده است.

🔗 قابلیت شبکه شدن

یکی از قابلیت‌های مهم سری ZX-1800، امکان شبکه کردن دو کنترل پنل است. طبق مشخصات سازنده، ظرفیت سیستم در حالت شبکه می‌تواند تا ۳۶ زون افزایش پیدا کند. همچنین امکان کنترل عملکرد هر پنل از طریق پنل دیگر وجود دارد.

🔊 دو خروجی آژیر

ZX-1800-14 دارای دو مدار خروجی برای آژیرها است که برای اتصال تجهیزات هشداردهنده سیستم اعلام حریق مورد استفاده قرار می‌گیرد.

🧪 تست و ایزوله کردن زون‌ها

این پنل قابلیت ایزوله کردن زون‌ها را دارد؛ بنابراین در زمان تعمیر، سرویس یا بررسی یک بخش خاص، می‌توان زون موردنظر را موقتاً از مدار خارج کرد.

همچنین قابلیت تست مهندسی زون برای بررسی عملکرد تجهیزات متصل به زون در نظر گرفته شده است.

⚡ منبع تغذیه

پنل دارای ورودی ۲۲۰ ولت AC با تلرانس ±۱۰٪ و منبع تغذیه داخلی ۲۴ ولت DC است. منبع تغذیه دستگاه از نوع سوئیچینگ بوده و برای کاهش مصرف و محافظت در برابر مشکلات ناشی از نوسانات برق طراحی شده است.

🔋 باتری پشتیبان

برای تأمین برق پشتیبان، این کنترل پنل به ۲ عدد باتری ۱۲ ولت ۷.۲ آمپرساعت نیاز دارد. در صورت قطع برق شهری، سیستم به‌صورت خودکار از باتری استفاده می‌کند و پس از وصل شدن برق، باتری‌ها به‌صورت خودکار شارژ می‌شوند.

🛡️ فناوری F.A.P

سری ZX-1800 به فناوری F.A.P (False Alarm Protection) مجهز است که برای کاهش هشدارهای کاذب در طراحی سیستم مورد استفاده قرار گرفته است.

مدارهای پنل نیز از نوع SMT بوده و دارای لایه محافظ در برابر رطوبت، بخارات و مواد خورنده هستند.

🔌 رله کمکی

وجود رله کمکی امکان راه‌اندازی برخی تجهیزات جانبی سیستم را فراهم می‌کند. این خروجی می‌تواند در طراحی سیستم برای کنترل تجهیزاتی مانند فن فشار مثبت یا سایر تجهیزات جانبی مورد استفاده قرار گیرد.

📞 قابلیت راه‌اندازی تلفن‌کننده

ZX-1800-14 قابلیت راه‌اندازی تلفن‌کننده خودکار را نیز دارد و می‌تواند در سیستم‌هایی که نیاز به ارسال هشدار از طریق تلفن‌کننده دارند مورد استفاده قرار گیرد.

🧱 بدنه مقاوم

بدنه پنل از ABS مقاوم در برابر حرارت ساخته شده است. طراحی این بدنه برای مقاومت در برابر حرارت، ضربه و لرزش انجام شده و امکان نصب پنل به‌صورت روکار و توکار وجود دارد.

⚙️ مشخصات فنی کنترل پنل ZX-1800-14
