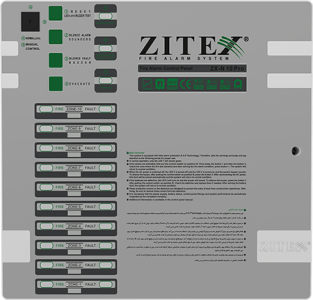

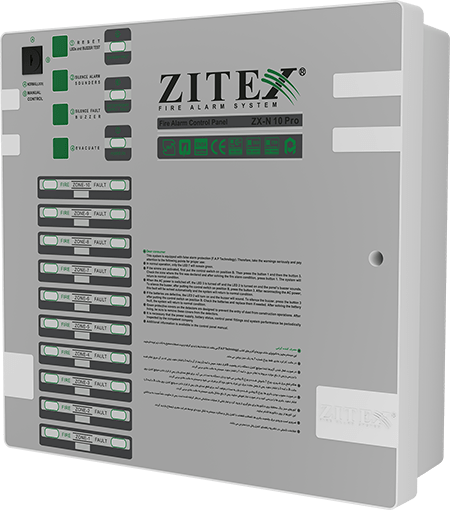

کنترل پنل اعلام حریق کانونشنال زیتکس ZX-N 10 Pro

ZX-N 10 Pro یک کنترل پنل حرفه‌ای برای سیستم‌های اعلام حریق کانونشنال یا متعارف است. وظیفه اصلی این دستگاه دریافت سیگنال از دتکتورها و شستی‌های اعلام حریق، پردازش وضعیت زون‌ها و ارسال فرمان به تجهیزات هشداردهنده سیستم است.

این مدل دارای 10 زون مستقل است و بدون نیاز به افزودن کارت زون می‌تواند برای ساختمان‌هایی با ظرفیت موردنیاز تا 10 زون مورد استفاده قرار گیرد. همچنین امکان شبکه کردن پنل‌ها وجود دارد که ظرفیت سیستم را تا 20 زون افزایش می‌دهد.

🔥 10 زون مستقل

این کنترل پنل دارای 10 زون است و برای هر زون خروجی مجزا در نظر گرفته شده است. طبق مشخصات سازنده، در هر زون امکان اتصال حداکثر 20 دتکتور دودی زیتکس یا 20 دتکتور حرارتی زیتکس وجود دارد.

تعداد شستی‌های قابل اتصال به هر زون در مشخصات رسمی بدون محدودیت اعلام شده است.

🔗 قابلیت شبکه شدن تا 20 زون

یکی از ویژگی‌های مهم ZX-N 10 Pro امکان شبکه شدن دو پنل است. با شبکه کردن دو دستگاه، ظرفیت سیستم از 10 زون به 20 زون افزایش پیدا می‌کند و هر پنل می‌تواند عملکرد پنل دیگر را نیز کنترل کند.

🔊 اتصال تجهیزات هشداردهنده

این پنل امکان اتصال آژیرهای سیستم اعلام حریق را دارد. طبق مشخصات رسمی، حداکثر 10 آژیر الکترونیکی با جریان 30 میلی‌آمپر برای هر خروجی اعلام شده است. ولتاژ خروجی سیستم نیز 24 ولت DC است.

🧪 تست و ایزوله کردن زون‌ها

ZX-N 10 Pro قابلیت انجام Walk Test برای زون‌ها را دارد و امکان ایزوله کردن زون‌ها نیز برای آن در نظر گرفته شده است. این قابلیت‌ها برای تست، سرویس و عیب‌یابی سیستم اعلام حریق کاربرد دارند.

⚡ منبع تغذیه و باتری

ورودی اصلی پنل 220 ولت AC با تلورانس ±10٪ است و منبع تغذیه داخلی آن 30 ولت DC اعلام شده است.

برای تأمین برق پشتیبان نیز استفاده از 2 عدد باتری 12 ولت 4.5 آمپرساعت در مشخصات محصول درج شده است.

🛡️ فناوری F.A.P

در مدار این کنترل پنل از فناوری F.A.P (False Alarm Protection) استفاده شده است که با هدف کاهش احتمال ایجاد آلارم‌های کاذب طراحی شده است. همچنین مدارها دارای پوشش مقاوم در برابر رطوبت، بخارات و مواد خورنده هستند.

🔌 رله کمکی

پنل دارای رله کمکی (Auxiliary Relay) است که می‌تواند برای راه‌اندازی تجهیزات جانبی سیستم مورد استفاده قرار گیرد. کنتاکت رله طبق مشخصات سازنده 1A / 30V DC و از نوع بدون ولتاژ (Voltage Free) است.

🏢 مناسب ساختمان‌های 1 تا 10 طبقه

زیتکس این مدل را به‌عنوان یک پنل حرفه‌ای مناسب برای ساختمان‌های 1 تا 10 طبقه معرفی کرده است. البته انتخاب تعداد زون و تجهیزات سیستم باید بر اساس طراحی پروژه، کاربری ساختمان و الزامات مربوط به سیستم اعلام حریق انجام شود.

🧱 بدنه مقاوم ABS

بدنه پنل از ABS مقاوم در برابر حرارت ساخته شده و طراحی آن برای مقاومت در برابر حرارت، ضربه و لرزش در نظر گرفته شده است. همچنین ابعاد مناسب پنل امکان نصب روکار و توکار را فراهم می‌کند.

⚙️ مشخصات فنی ZX-N 10 Pro
