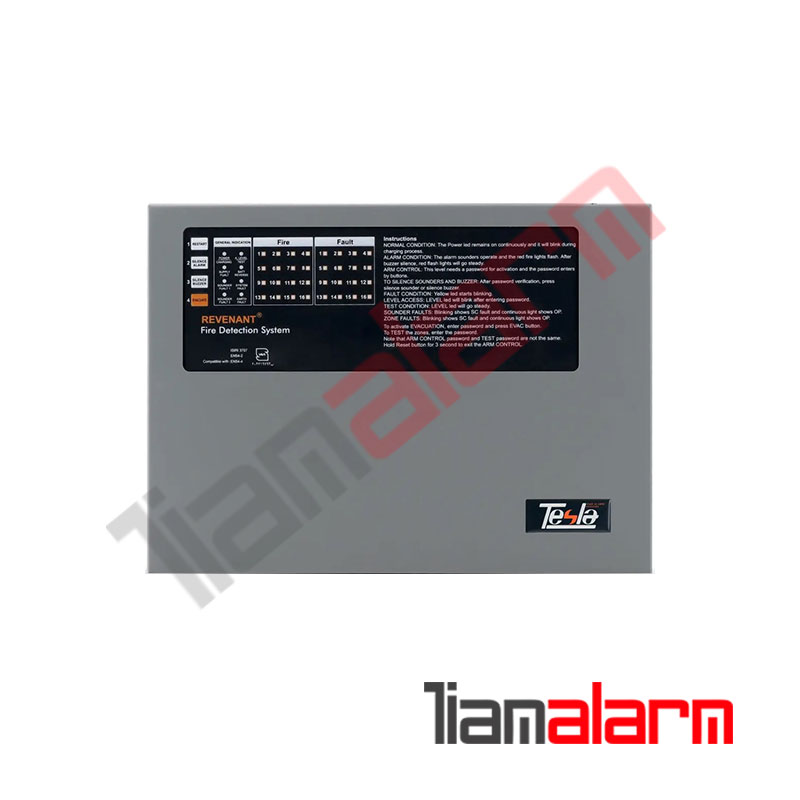

کنترل پنل اعلام حریق تسلا TCP-12 Revenant

TCP-12 یکی از مدل‌های کنترل پنل مرکزی اعلام حریق متعارف برند TESLA در سری Revenant است. این مدل با برخورداری از ۱۲ زون، امکان تقسیم‌بندی بخش‌های مختلف یک ساختمان یا مجموعه را در مدار اعلام حریق فراهم می‌کند. سری Revenant تسلا در مدل‌های مختلف از جمله ۲، ۴، ۶، ۸، ۱۰، ۱۲، ۱۴ و ۱۶ زون عرضه شده است.

کنترل پنل در واقع مرکز اصلی سیستم اعلام حریق است و تجهیزات تشخیص و اعلام حریق مانند دتکتورهای دود، دتکتورهای حرارتی و شستی‌ها به زون‌های آن متصل می‌شوند. در صورت دریافت سیگنال حریق از تجهیزات، پنل وضعیت مربوط به زون را مشخص کرده و خروجی‌های هشدار را فعال می‌کند.

۱۲ زون مستقل

مهم‌ترین ویژگی TCP-12، وجود ۱۲ زون مجزا است. استفاده از زون‌های بیشتر این امکان را ایجاد می‌کند که محدوده‌های مختلف یک ساختمان با تفکیک بیشتری تحت پوشش سیستم اعلام حریق قرار بگیرند.

برای مثال، در یک ساختمان می‌توان زون‌ها را بر اساس طبقات، واحدها یا بخش‌های مختلف مجموعه تقسیم کرد؛ البته زون‌بندی نهایی باید مطابق نقشه و طراحی سیستم اعلام حریق پروژه انجام شود.

قابلیت اتصال دتکتورها و شستی‌ها

در مشخصات منتشرشده برای پنل‌های سری Revenant، امکان اتصال دتکتورهای دود، دتکتورهای حرارتی و شستی‌های اعلام حریق به زون‌ها ذکر شده است. یک منبع مشخصات این سری، ظرفیت هر زون را ۲۰ دتکتور دودی و ۲۰ دتکتور حرارتی اعلام کرده و تعداد شستی را نامحدود عنوان کرده است.

با توجه به تفاوت برخی مشخصات منتشرشده در فروشگاه‌ها، برای درج ظرفیت دقیق هر زون در سایت بهتر است در صورت دسترسی، دیتاشیت رسمی همین نسخه از پنل نیز بررسی شود.

دو خروجی آلارم

پنل TCP-12 دارای ۲ خروجی آلارم است که برای اتصال تجهیزات هشداردهنده سیستم اعلام حریق مورد استفاده قرار می‌گیرند. همچنین خروجی مجزا برای اتصال تلفن‌کننده در مشخصات سری Revenant ذکر شده است.

باتری پشتیبان

این کنترل پنل با ۲ عدد باتری ۱۲ ولت کار می‌کند. ظرفیت باتری مورد نیاز در مشخصات منتشرشده برای سری Revenant، ۴.۵ تا ۷.۲ آمپرساعت اعلام شده است. وجود باتری پشتیبان باعث می‌شود سیستم در زمان قطع برق شهر نیز بتواند از منبع تغذیه اضطراری استفاده کند.

مدارهای SMD

مدارهای این سری با تکنولوژی SMD تولید شده‌اند. همچنین برای پنل‌های Revenant قابلیت‌هایی مانند نمایش وضعیت و خطاهای سیستم، تشخیص اشکالات مسیر سیم‌کشی و خروجی‌های مورد نیاز برای تجهیزات جانبی اعلام شده است.

مشخصات فنی
