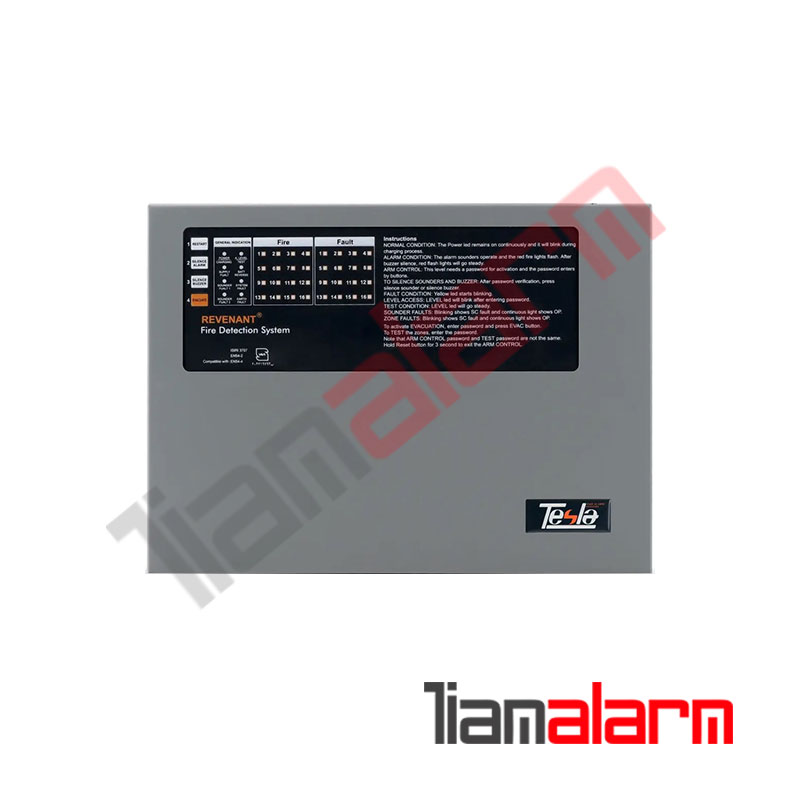

کنترل پنل اعلام حریق تسلا TCP-16 Revenant

TCP-16 Revenant یکی از مدل‌های کنترل پنل مرکزی اعلام حریق متعارف برند تسلا (TESLA) است. این مدل با ۱۶ زون مستقل، بیشترین تعداد زون را در میان مدل‌های رایج سری Revenant در اختیار قرار می‌دهد و برای پروژه‌هایی طراحی شده است که به تفکیک محدوده‌های بیشتری در سیستم اعلام حریق نیاز دارند.

وظیفه اصلی کنترل پنل، دریافت سیگنال از تجهیزات متصل به زون‌ها، بررسی وضعیت مدارها و اعلام شرایط حریق یا خطا است. دتکتورهای دود، دتکتورهای حرارتی و شستی‌های اعلام حریق می‌توانند در زون‌های مختلف سیستم متصل شوند.

۱۶ زون مستقل

مهم‌ترین ویژگی TCP-16، برخورداری از ۱۶ زون مجزا است. استفاده از ۱۶ زون به طراح سیستم اجازه می‌دهد قسمت‌های مختلف یک ساختمان یا مجموعه را با تفکیک بیشتری تحت پوشش قرار دهد.

برای نمونه، در ساختمان‌های چندطبقه می‌توان زون‌ها را بر اساس طبقات یا بخش‌های مختلف تقسیم کرد تا در صورت فعال‌شدن تجهیزات، محدوده مربوط به آن راحت‌تر شناسایی شود.

نحوه زون‌بندی باید بر اساس نقشه، کاربری ساختمان و طراحی تخصصی سیستم اعلام حریق انجام شود.

اتصال دتکتور و شستی

TCP-16 یک پنل متعارف است؛ بنابراین تجهیزات متصل به هر زون به‌صورت مدار زون به پنل متصل می‌شوند.

از تجهیزات قابل استفاده در این سیستم می‌توان به موارد زیر اشاره کرد:

• دتکتور دود
• دتکتور حرارتی
• شستی اعلام حریق
• تجهیزات هشداردهنده سازگار با خروجی آلارم

در مشخصات منتشرشده برای سری Revenant، ظرفیت ۲۰ دتکتور دود و ۲۰ دتکتور حرارتی برای هر زون ذکر شده است. همچنین تعداد شستی در هر زون نامحدود اعلام شده است.

با این حال، ظرفیت عملی مدار باید بر اساس مشخصات دقیق تجهیزات، طول کابل، نحوه سیم‌کشی و دستورالعمل سازنده تعیین شود.

خروجی‌های آلارم

پنل TCP-16 دارای ۲ خروجی آلارم است که برای اتصال تجهیزات هشداردهنده سیستم اعلام حریق مورد استفاده قرار می‌گیرند.

این خروجی‌ها امکان اتصال آژیرها و تجهیزات هشداردهنده سازگار با سیستم را فراهم می‌کنند.

خروجی تلفن‌کننده

برای این سری، خروجی مجزا برای تلفن‌کننده در نظر گرفته شده است. با استفاده از این خروجی می‌توان تجهیزات تلفن‌کننده اعلام حریق را به پنل متصل کرد تا در شرایط تعریف‌شده، هشدار سیستم به شماره‌های تعیین‌شده ارسال شود.

باتری پشتیبان

کنترل پنل TCP-16 به منبع تغذیه پشتیبان مجهز است. برای سری Revenant استفاده از ۲ عدد باتری ۱۲ ولت با ظرفیت ۴.۵ تا ۷.۲ آمپرساعت اعلام شده است.

وجود باتری پشتیبان باعث می‌شود در صورت قطع برق شهر، سیستم بتواند از منبع تغذیه اضطراری استفاده کند.

تشخیص خطا

پنل‌های سری Revenant قابلیت نمایش وضعیت و خطاهای سیستم را دارند. از جمله مواردی که در مشخصات این سری ذکر شده، تشخیص قطعی و اتصال کوتاه در مسیر سیم‌کشی است.

این قابلیت به تکنسین کمک می‌کند محل بروز مشکل در مدارهای سیستم را سریع‌تر شناسایی و عیب‌یابی کند.
