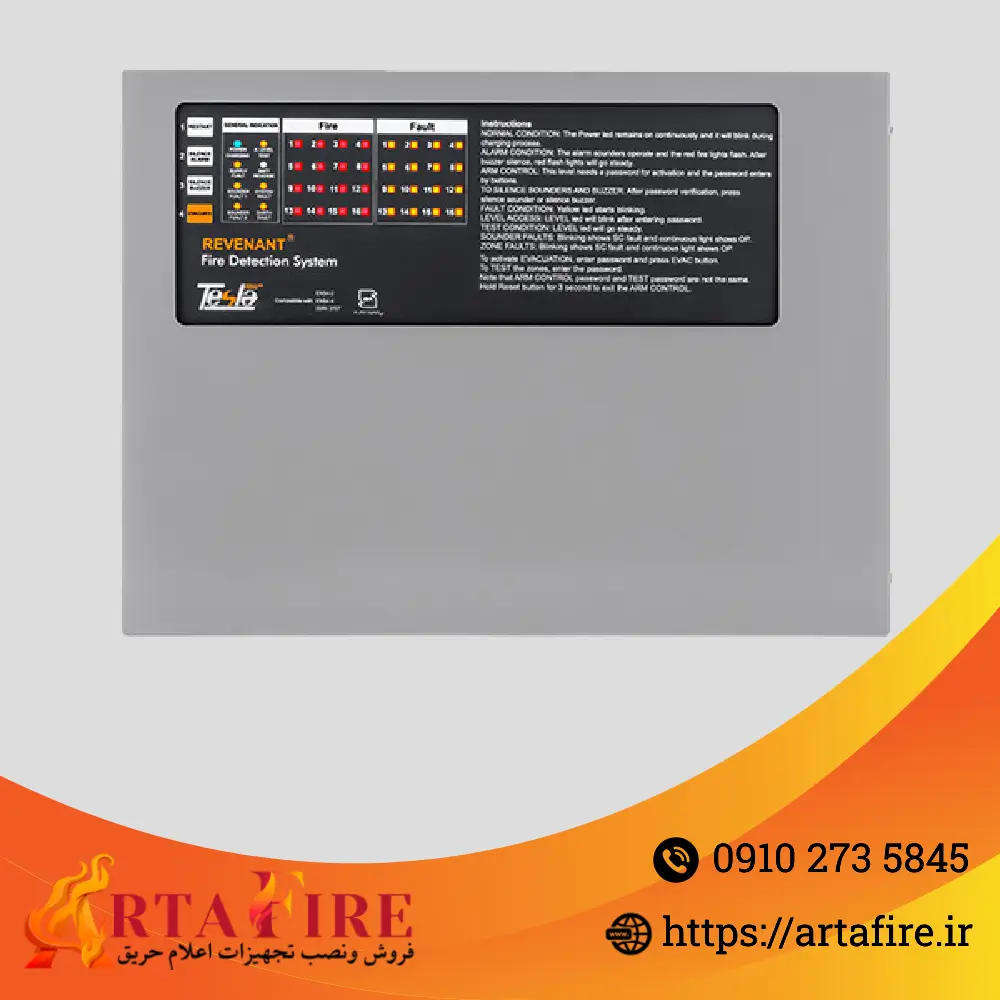

کنترل پنل اعلام حریق ۲ زون تسلا مدل TCP-2 Revenant

کنترل پنل اعلام حریق ۲ زون تسلا مدل TCP-2 Revenant

کنترل پنل TCP-2 Revenant مرکز کنترل یک سیستم اعلام حریق متعارف (Conventional) است. این پنل اطلاعات و سیگنال‌های دریافت‌شده از تجهیزات متصل به سیستم، مانند دتکتورها و شستی‌های اعلام حریق، را مدیریت کرده و وضعیت سیستم را کنترل می‌کند. مدل TCP-2 دارای ۲ زون است و برای پروژه‌هایی که به دو ناحیه مستقل اعلام حریق نیاز دارند، مورد استفاده قرار می‌گیرد.

در سیستم اعلام حریق متعارف، هر زون یک محدوده مشخص از ساختمان را پوشش می‌دهد. در صورت فعال‌شدن دتکتور یا شستی در یک زون، پنل وضعیت مربوط به همان ناحیه را تشخیص داده و فرآیند هشدار را مدیریت می‌کند.

کاربرد کنترل پنل TCP-2

این پنل برای پروژه‌هایی مناسب است که تعداد محدودی زون اعلام حریق مورد نیاز دارند. استفاده از پنل دو زون می‌تواند برای ساختمان‌ها و فضاهای کوچک‌تر یا پروژه‌هایی که طراحی سیستم آن‌ها بر مبنای دو ناحیه اعلام حریق انجام شده است، مناسب باشد.

این کنترل پنل می‌تواند با تجهیزات سیستم اعلام حریق متعارف مانند:

• دتکتور دود
• دتکتور حرارتی
• دتکتورهای ترکیبی
• شستی اعلام حریق
• آژیر
• آژیر فلاشر
• چراغ ریموت

در یک سیستم اعلام حریق متعارف مورد استفاده قرار گیرد. خانواده محصولات Revenant تسلا نیز شامل همین دسته تجهیزات متعارف است.

عملکرد پنل در زمان حریق

در شرایط عادی، پنل وضعیت زون‌ها و مدارهای متصل را کنترل می‌کند. هنگامی که یکی از تجهیزات تشخیص حریق مانند دتکتور یا شستی فعال شود، سیگنال مربوطه به پنل ارسال می‌شود.

پنل پس از دریافت سیگنال، وضعیت حریق را تشخیص داده و تجهیزات هشداردهنده متصل به سیستم را فعال می‌کند. به این ترتیب افراد حاضر در ساختمان از وقوع وضعیت هشدار مطلع می‌شوند.

برق ورودی و باتری پشتیبان

طبق مشخصات منتشرشده برای سری Revenant، ولتاژ ورودی پنل ۲۱۰ تا ۲۳۰ ولت AC است. برای تأمین برق پشتیبان نیز امکان استفاده از ۲ عدد باتری ۱۲ ولت با ظرفیت ۴.۵ تا ۷.۲ آمپرساعت اعلام شده است.

وجود باتری پشتیبان اهمیت زیادی دارد؛ زیرا در صورت قطع برق شهر، سیستم اعلام حریق می‌تواند از منبع تغذیه پشتیبان استفاده کند.

ظرفیت تجهیزات هر زون

در اطلاعات فنی منتشرشده برای کنترل پنل Revenant، برای هر زون امکان اتصال تا ۲۰ عدد دتکتور دود و تا ۲۰ عدد دتکتور حرارتی ذکر شده و تعداد شستی در هر زون نامحدود اعلام شده است.

با این حال، برای اجرای واقعی پروژه، تعداد تجهیزات قابل اتصال باید مطابق طراحی سیستم، مشخصات دقیق نسخه پنل و ضوابط پروژه تعیین شود.

مشخصات فنی
